Autocad Çizim Örnekleri

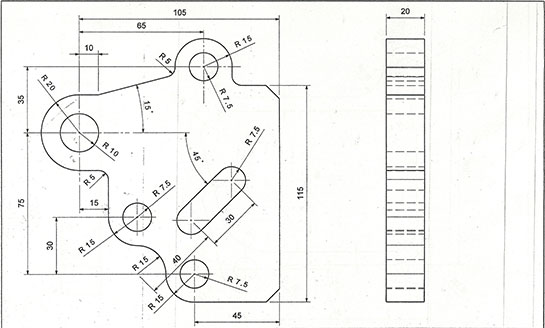

Programda üç boyutlu modelleme seçeneği aktifleştirildikten sonra programın hemen sağ alt köşesinde yer alan yeşil renkteki Y ve kırmızı renkli olan X yazan çizgileri birleştiren nokta programın orijin noktası olarak bilinmektedir. Bulunan bu noktanın özelliği tüm noktaların sıfır değerini almasıdır. Çember çizimini gerçekleştirmek için öncelikle Draw menüsü üzerinden Circle komutu seçilerek çizime başlanılır. Komut aktif halindeyken orijin noktasında yer alan 21 yarıçapına sahip olan bir çember çizilir. Daha sonra yine aynı merkezde bulunan nokta üzerinden 35 yarıçapına sahip olan ikinci bir çember daha çizilir. Üçüncü çember çizimi için çapı 24 birim olan bir çember daha çizilerek üç adet iç içe geçmiş çember elde edilmektedir. Çizilen üç adet çemberden sonra Modeling araç çubuğu bölümünde yer alan Extrude seçeneği seçilerek en dışta kalan çember üzerine sadece bir kez basılarak Enter tuşuna basılır. Enter tuşuna basılarak komut onaylanır. Daha sonra komut satırında gelinerek -16 yazılarak tekrardan Enter tuşuna basılır ve komut yeniden onaylanır.

Ortaya çıkan modelin katı bir halde olması istenirse Visual Style Control bölümünde bulunan Wireframe seçeneği seçilerek Shaded kısmı seçilerek oluşan katı modelin içi dolu görünmesi sağlanacaktır. Daha sonra içi dolu silindir oluşturulduktan sonra Modeling kısmında yer alan Presspul seçeneği seçilerek en içte yer alan çemberin içine tıklanarak -20 değeri yazılır. -16 değerinden daha düşük olduğu için bu değer silindirin içinin tamamen boşalmasını sağlayacaktır. Daha sonraki işlem ise Presspull seçeneği yeniden aktifleştirilerek ortada bulunan çemberin içinde seçilir sonra basit çözüm örneğinin büyük bir bölümü tamamlanacaktır. Free orbit seçeneği seçilerek üç boyutlu devam eden çizim serbest olarak çevrilerek alt bölümünde yer alan dış dairenin köşelerine tıklanır.
